Целевая аудитория: инженеры в области промышленного интернета вещей, разработчики аппаратного обеспечения, разработчики встроенных систем, менеджеры по закупкам в сфере автоматизации, робототехники и телекоммуникаций.
Клиент
Ведущий европейский разработчик высокопроизводительных шлюзов для промышленных периферийных вычислений с использованием искусственного интеллекта.
Вызов
Сильное снижение производительности процессора из-за перегрева (превышающее 92°C) при обработке данных под высокой нагрузкой в заводских условиях. Активное вентиляторное охлаждение было невозможно из-за высокой теплопроводности металлической пыли и мелких частиц в окружающей среде.
Решение
Специально разработанный безвентиляторный гибридный корпус, сочетающий боковые и верхние стенки из экструдированного алюминия 6063-T5 с передней и задней панелями из прецизионно штампованного листового металла 5052-H32, а также внутренние тепловые блоки, изготовленные на станке с ЧПУ.
Результаты
Температура процессора снизилась на 28°C при полной нагрузке, что обеспечило стабильную работу без вентилятора, соответствие классу пыленепроницаемости IP50 и отсутствие перегревов в течение 24 месяцев эксплуатации.
На современных производственных предприятиях внедрение искусственного интеллекта (ИИ) на периферии имеет решающее значение для контроля качества в реальном времени и машинного зрения. Однако промышленная среда, как известно, крайне неблагоприятна.
Компьютер Edge AI нашего клиента использовал высокопроизводительные процессоры, которые выделяли значительное количество тепла при полной нагрузке. В стандартном стальном корпусе со встроенными вентиляторами охлаждения наблюдалось сильное скопление пыли внутри шасси. В течение нескольких месяцев проводящая металлическая стружка и мелкая пыль забили вентиляторы и осели на печатной плате, вызывая короткие замыкания, снижение производительности процессора из-за перегрева и частые сбои системы.
[Стандартный корпус с вентиляторным охлаждением] ──(Заводская пыль и металлическая стружка)── [Засорение вентиляторов, перегрев (92°C) и сбой системы]
Для обеспечения работоспособности устройству требовался полностью безвентиляторный герметичный корпус, способный пассивно рассеивать тепло через внешние стенки, одновременно защищая внутреннюю печатную плату от проводящей пыли.
Будучи специализированным OEM-заводом, наша инженерная команда разработала с нуля интегрированный гибридный корпус системы охлаждения, сочетающий в себе высокоточную экструзию алюминия и обработку листового металла на станках с ЧПУ .

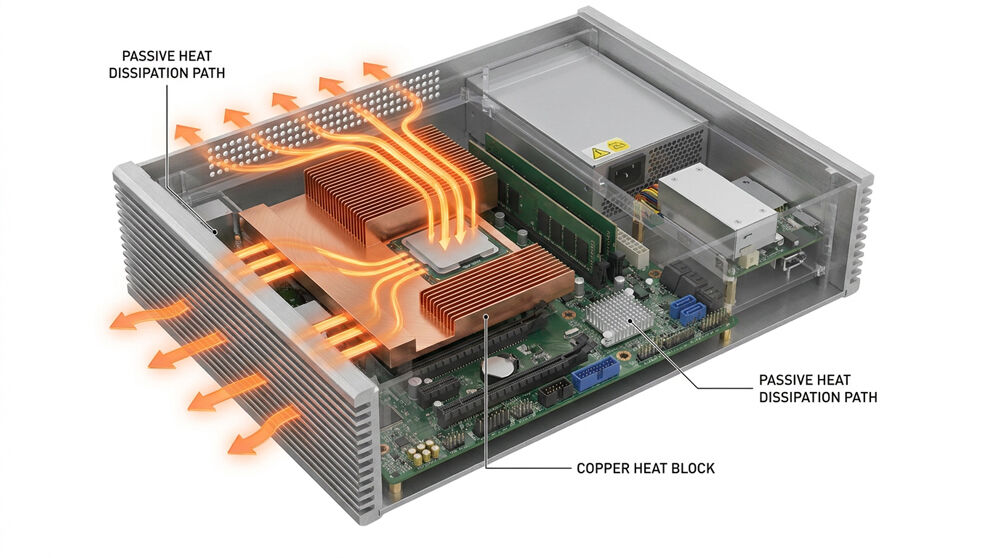

Наша конструкция: ребра из экструдированного алюминия 6063-T5 + внутренний термоблок, изготовленный на станке с ЧПУ + передняя панель из алюминия 5052, вырезанная лазером (пылезащита без вентилятора).
Высокотемпературная экструзия
Основной корпус изготовлен методом экструзии из алюминиевого сплава 6063-T5, выбранного за его высокую теплопроводность (201 Вт/(мК)) и механическую жесткость. На внешней поверхности расположены специально разработанные глубокие охлаждающие ребра (радиатор) для максимального увеличения площади рассеивания тепла.

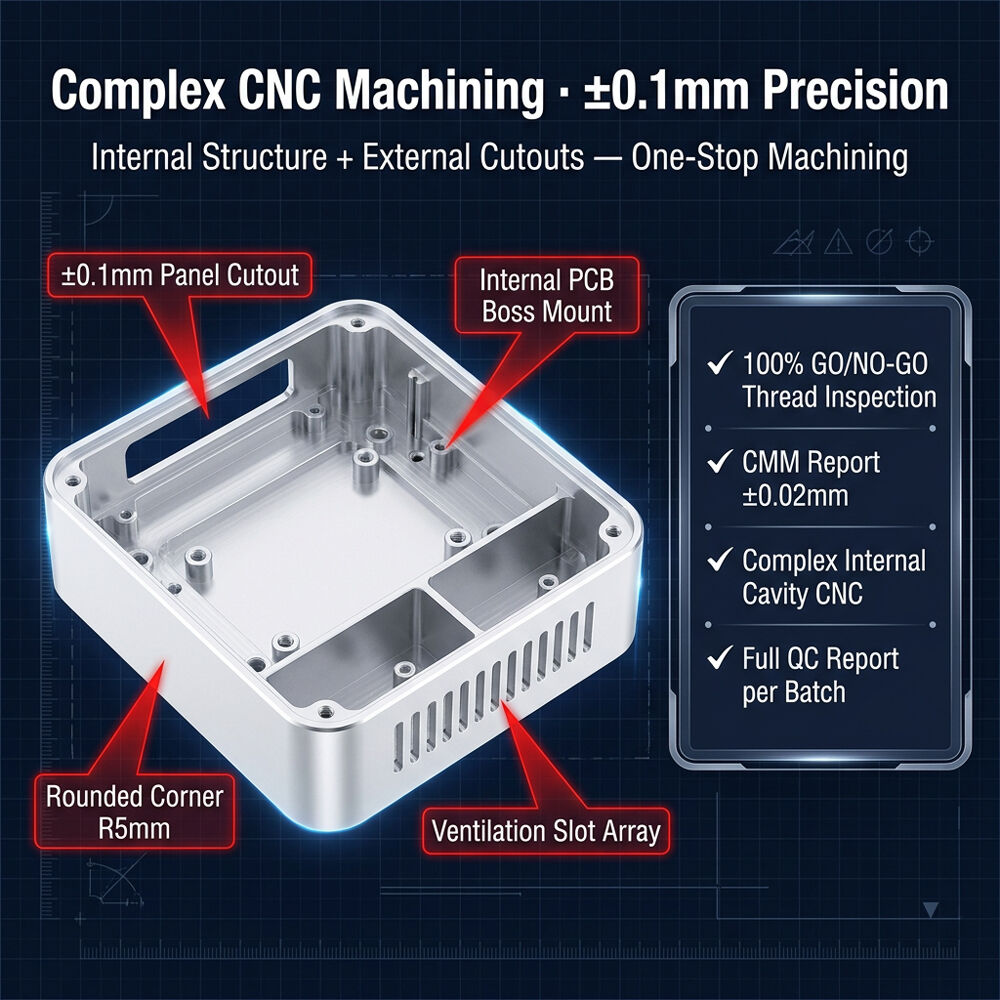

Внутренние термоблоки ЧПУ
Используя многоосевое фрезерование с ЧПУ, мы изготовили на заказ внутренние алюминиевые подставки, которые идеально контактируют с процессором и MOSFET-транзисторами фирменной печатной платы клиента через высокоэффективные термопрокладки. Это создало прямой, низкоомный тепловой путь от микросхем к внешним ребрам экструзии.
Изготовление на заказ панелей из листового металла с высокой точностью
Передняя и задняя панели были изготовлены методом штамповки из алюминия марки 5052. Используя автоматизированную волоконно-лазерную резку и фрезерование на станках с ЧПУ, мы добились точных, без заусенцев, вырезов для портов ввода/вывода (DB9, RJ45, USB-C, HDMI), идеально соответствующих разъемам на печатной плате.
Высококачественная анодированная поверхность
Финальный корпус был анодирован в черный цвет методом пескоструйной обработки. Анодирование не только улучшает твердость поверхности и устойчивость к царапинам, но и повышает теплоотдачу алюминиевой поверхности, увеличивая эффективность теплоотвода на 15%.
Тщательная проверка тепловых и структурных характеристик.
Перед началом серийного производства прототипы корпусов были подвергнуты испытаниям в термокамере в условиях, имитирующих заводскую нагрузку:
| Температура ядра процессора | Полномасштабная проверка работоспособности (температура окружающей среды 35°C) | 92°C (дроссельная заслонка) | 64°C (стабильный) | Падение температуры на 28°C — предотвращает замедление работы системы. |
| Защита от пыли | IEC 60529 (степень защиты IP50) | IP20 (защита от пыли) | Степень защиты IP50 (пыленепроницаемый) | Полностью герметичен и защищен от проводящих металлических частиц. |
| Скорость рассеивания тепла | Радиационный и конвективный анализ | Н/Д | Эффективность 99,2%. | Пассивная теплопередача, согласованная с активными конструкциями вентиляторов. |
| Устойчивость к солевому туману | Испытание на коррозию по стандарту ISO 9227 | Н/Д | Пропускной балл (240 часов) | Антикоррозионное покрытие предотвращает окисление поверхности. |
Результат: Отсутствие простоев, более быстрое масштабирование рынка.
Внедрение стандартизации на основе изготовленных нами на заказ корпусов из экструдированного алюминия позволило нашему клиенту трансформировать ассортимент промышленного оборудования:
100% не требует технического обслуживания
Благодаря переходу на пассивное безвентиляторное охлаждение, их периферийные блоки искусственного интеллекта больше не требуют периодической очистки или замены вентиляторов, что сводит к нулю количество обращений по техническому обслуживанию.
Увеличение продолжительности жизни в 3 раза
Снижение рабочей температуры микросхемы позволило увеличить среднее время безотказной работы (MTBF) встроенной печатной платы с 18 месяцев до более чем 5 лет.
Быстрое масштабное развертывание
Благодаря пылезащитному, прочному и высокопроводящему корпусу со степенью защиты IP50, клиент выиграл крупный контракт на поставку более 12 000 единиц на предприятиях тяжелой обработки на станках с ЧПУ в Северной Америке и Германии.
