В мире промышленного дизайна и электроники изготовление корпусов из листового металла на заказ является оптимальным решением для защиты чувствительных компонентов. По сравнению с пластиковыми аналогами они обладают превосходной прочностью, экранированием от электромагнитных помех и профессиональным внешним видом. Однако без четкой стратегии проектирования с учетом технологичности производства (DFM) стоимость изготовления на заказ может быстро возрасти.
Компания TCJH Hardware , являясь ведущим производителем, помогла сотням инженеров воплотить свои проекты в жизнь. В этом руководстве мы поделимся секретами отрасли о том, как проектировать высококачественные корпуса, сохраняя при этом низкие производственные затраты.

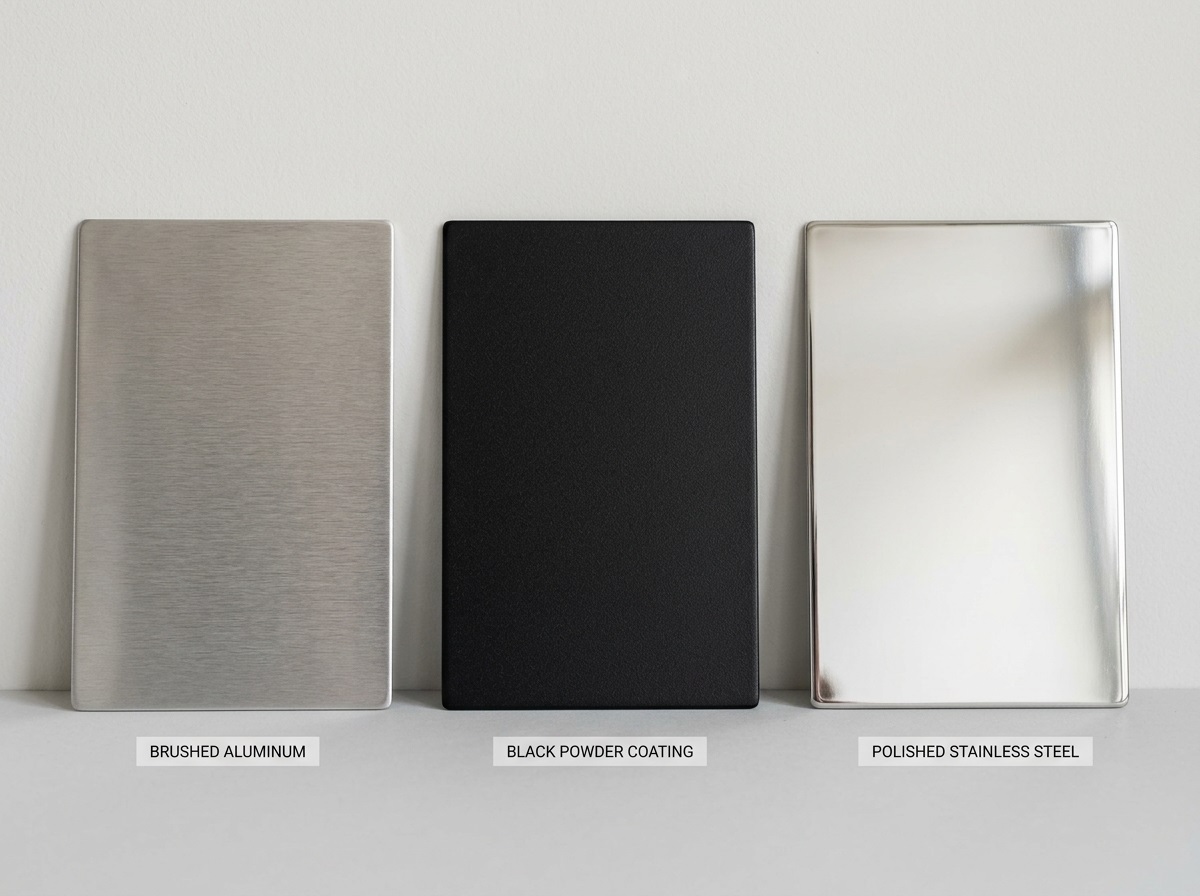

Первое решение в любом проекте по созданию корпуса — это выбор материала. Хотя и возникает соблазн усложнить конструкцию, правильный выбор материала, соответствующего условиям эксплуатации, может сэкономить до 30% на стоимости сырья.
Алюминий (5052-H32)
Благодаря своей легкости и превосходному теплоотводу, идеально подходит для электроники. Обладает естественной коррозионной стойкостью, что делает его идеальным для большинства применений внутри помещений и некоторых наружных работ.
Холоднокатаная сталь (ХКС)
Наиболее экономичный вариант для внутренних помещений, где вес не имеет значения. Однако для предотвращения ржавления требуется финишное покрытие (например, порошковая покраска).
Нержавеющая сталь (304/316)
Незаменим для использования в медицинской, пищевой или суровой морской среде. Он дороже и сложнее в обработке, поэтому используйте его только в случае крайней необходимости.
Полезный совет : Всегда проектируйте, исходя из стандартных размеров листового металла . Например, 1,5 мм или 2,0 мм — это распространенные стандартные размеры. Проектирование для нестандартной толщины (например, 1,8 мм) может вынудить вашего поставщика заказать материал по индивидуальному заказу, что увеличит как сроки выполнения, так и стоимость.
Каждый изгиб листового металла требует настройки на листогибочном прессе. Чем сложнее последовательность гибки, тем выше стоимость рабочей силы.
Не сворачивайте в одном направлении.
По возможности, проектируйте корпус таким образом, чтобы большинство изгибов происходило в одной плоскости. Сложные Z-образные или обратные изгибы требуют специального инструмента и многократной настройки.
Поддерживайте постоянный радиус изгиба.
Использование одинакового радиуса для всех изгибов позволяет производителю использовать единый набор инструментов, что значительно ускоряет производственный процесс.
Эффективность лазерной резки

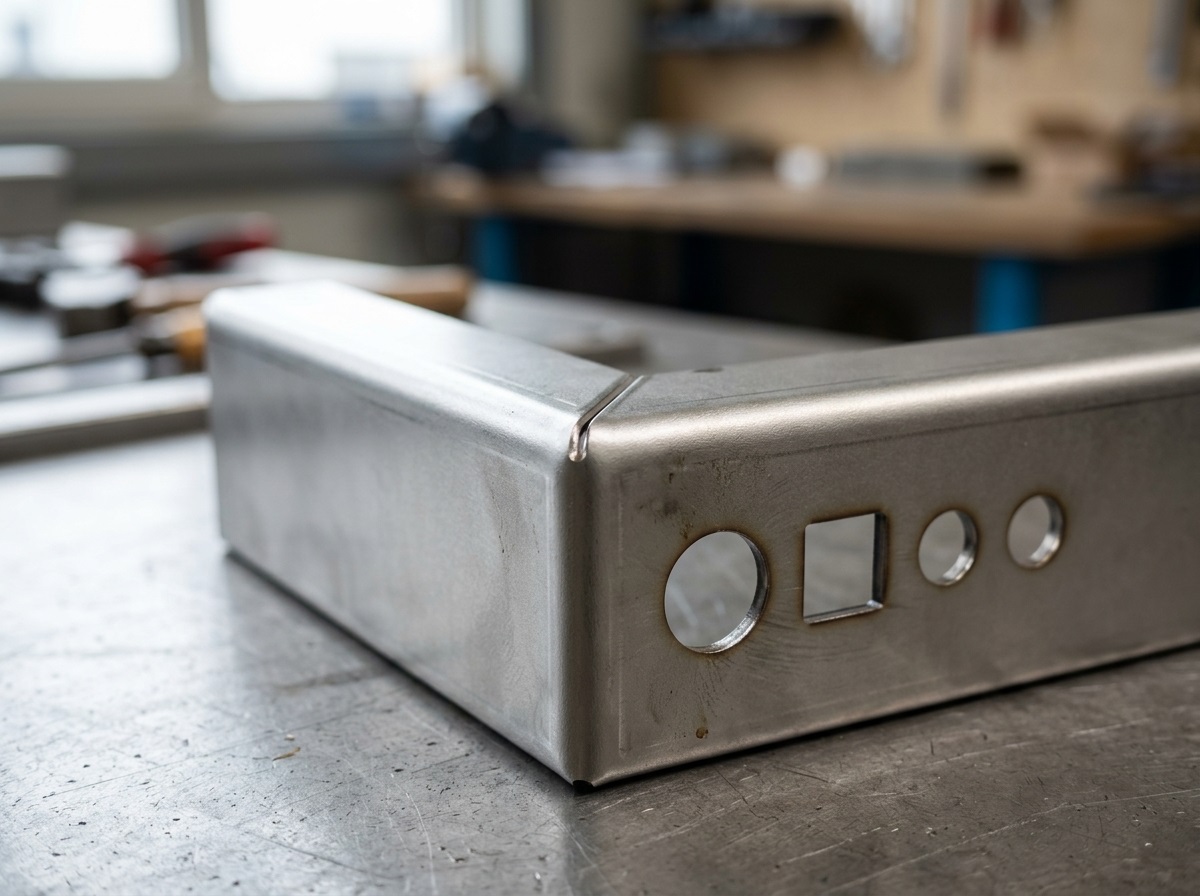

При проектировании вырезов для разъемов или дисплеев убедитесь, что они находятся на расстоянии не менее толщины материала от линий сгиба. Это предотвратит «расширение» или деформацию в процессе гибки, снижая процент брака.
Электронные устройства выделяют тепло, и хорошо спроектированный корпус из листового металла должен справляться с его выделением без добавления дорогостоящих компонентов активного охлаждения.
Вентиляционные решетки
Вместо простых отверстий рассмотрите вариант вентиляционных решеток с жалюзи. Они обеспечивают приток воздуха, предотвращая при этом попадание пыли и воды, и часто устраняют необходимость в отдельных пластиковых вентиляционных вставках.
Оптимизированные крепления вентиляторов
Если в вашей конструкции требуется вентилятор, интегрируйте монтажные отверстия непосредственно в рисунок листового металла. Это позволит избежать необходимости в дополнительных кронштейнах или адаптерах.

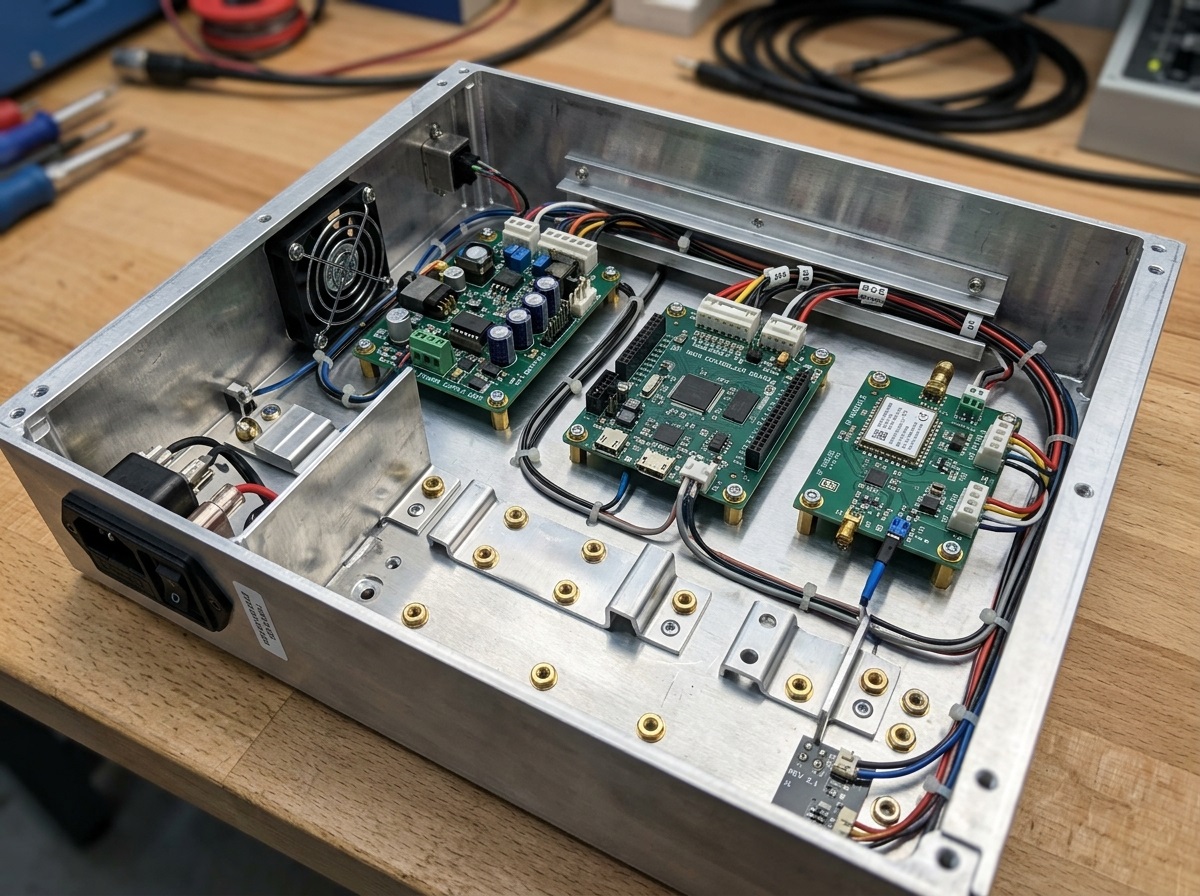

Способ соединения компонентов корпуса и монтажа внутренних печатных плат оказывает огромное влияние на время сборки.
Самозатягивающиеся крепежные элементы (гайки PEM)
Это эталон качества для корпусов, изготавливаемых на заказ. Они запрессовываются в металл и обеспечивают высокопрочные резьбовые соединения без тепловой деформации, характерной для сварки.
Избегайте чрезмерной сварки.
Хотя сварка создает бесшовный вид, она трудоемка и часто требует дополнительной шлифовки и полировки для достижения профессионального результата. По возможности используйте механические соединения (выступы и пазы) или крепежные элементы.
Наиболее существенная экономия средств достигается на этапе проектирования, а не на этапе производства. Применяя эти принципы DFM (проектирование для производства), вы гарантируете, что ваши изготовленные на заказ корпуса из листового металла будут не только функциональными и долговечными, но и экономичными в производстве.
В компании TCJH Hardware мы специализируемся на прецизионной штамповке металла, обработке на станках с ЧПУ и изготовлении изделий из листового металла. Наша команда инженеров готова проанализировать ваши CAD-файлы и предоставить конкретные рекомендации для оптимизации вашего проекта под серийное производство.
Готовы приступить к своему следующему проекту? Свяжитесь с нами сегодня для бесплатного анализа DFM и получения сметы.
